Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | studnia wodna Sprzęt wiertniczy | funkcje: | Łatwa obsługa / bezpłatna konserwacja |
|---|---|---|---|
| Rodzaj: | przenośny zestaw wiertniczy | Głębokość wiercenia: | 200m |
| średnica wiercenia: | 75 mm | pręt wiertniczy: | 50 mm |
| Kąt wiercenia: | 45 ° -90 ° | Rozmiar maszyny:: | 1433x697x1273 |
| High Light: | 200m Water Well Drilling Rig,Hydraulic Water Well Drilling Machine |
||

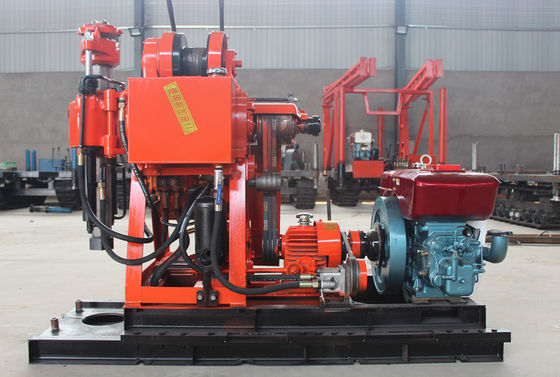

Wielofunkcyjna hydrauliczna wiertarka do studni XY-1B
Wprowadzenie produktów
1, XY-1B to przenośna wiertarka hydrauliczna o niskiej prędkości i dużym momencie obrotowym
2, wiertnica stosowana w kolejnictwie, energii elektrycznej, transporcie, mostach, budynkach, geologii inżynierskiej tamy Fundacja poszukiwawcza
3, geologiczne wiercenia rdzeniowe i poszukiwania
4, mały Konfucjusz do fugowania, wiercenie otworów strzałowych
5, małe wiercenie studni wodnych
6, platforma ma hydrauliczny mechanizm podający i poprawia wydajność wiercenia, zmniejsza pracochłonność
7, wiertnica jest wyposażona w górny kulisty mechanizm trzymający szczękę i sześciokątny drążek wiertniczy, który można wymienić bez dźwigni wyłączającej, jest wydajny i łatwy w obsłudze, bezpieczny i niezawodny.
8, wyposażony w manometr z otworem dolnym wskazuje ciśnienie, łatwe w obsłudze otwory
9, obsługuje scentralizowaną, wygodną obsługę
10, zwarta konstrukcja, mała objętość, niewielka waga, wysoki stopień rozkładu, łatwa do przenoszenia, odpowiednia do pracy na równinach lub obszarach górskich.
XY-1B Wiertnica ze zintegrowaną pompą
| Głębokość wiercenia: | 200 m, 150 m, 100 m, 70 m, 50 m, 30 m |
| Średnica otworu | 75 mm, 91 mm, 110 mm, 130 mm, 150 mm |
| Średnica rury wiertniczej | 42 mm, 50 mm, 60 mm |
| Kąt wiercenia | 90 ° -75 ° |
| Wymiary takielunku (długość * szerokość * wysokość) | 1433 mm * 697 mm * 1273 mm |
| Waga (bez zasilania) | 525kg |
| Żyrator | |
| Prędkość pionowa (przednie kroki) | 71,142,310,620 obr / min |
| Pionowy skok | 450mm |
| Maksymalna prędkość obciążenia pionowego | 0,05 m / s |
| Obciążenie pionowe w dół Maksymalna prędkość ruchu | 0,067 m / s |
| Max Feeding Force | 15KN |
| Maksymalne podnoszenie | 25KN |
| Maksymalna prędkość ruchu w pionie | 1,25 KN.M |

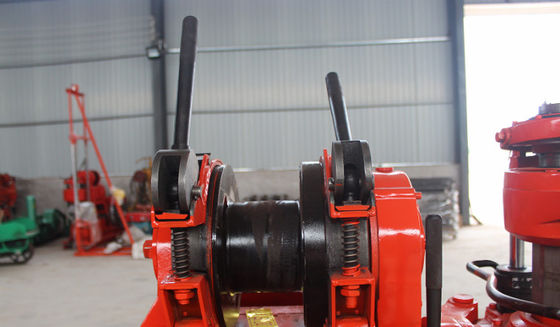

| Kołowrót | |
| Maksymalna udźwig | 15KN |
| Prędkość obwodu bębna | 0,166, 0,331, 0,733, 1,465 m / s |
| Prędkość bębna | 19, 38, 84, 168 obr / min |
| Średnica bębna | 140mm |
| Średnica liny stalowej | 9,3 mm |
| Pojemność liny stalowej | 35m |
| Pompa olejowa | |
| Rodzaj | YBC-12/125 |
| Ciśnienie znamionowe | 12,5Mpa |
| Przepływ nominalny | 12 ml / r |
| Prędkość znamionowa | 2000 obr / min |
| Pompa | |
| Rodzaje | Poziomy pojedynczy cylinder dwustronnego działania |
| Maksymalne przemieszczenie (silnik) | 95 (77) l / min |
| Maksymalne ciśnienie robocze | 1,2Mpa |
| Znamionowe ciśnienie robocze | 0,7Mpa |
| Średnica cylindra | 80 mm |
| Skok tłoka | 100mm |
| Maszyna mocy | |
| Moduł silnika wysokoprężnego | ZS1115 |
| Moc znamionowa | 16,2 kW |
| Prędkość znamionowa | 2200r / min |
| Typ silnika | Y-160-4 |
| Moc znamionowa | 11KW |
| Prędkość znamionowa | 1460r / min |
Specyfikacja rur wiertniczych
| Rozmiar: | 42mm | 50mm | 60mm |
| Stopień: | R780 | R780 | R780 |
| Grubość ściany: | 6,5 mm | 6,5 mm | 7,1 mm |
| Długość: | 3 m / 4,5 m | 3 m / 4,5 m | 3 m / 4,5 m |
| Połączenie: | 57mm | 65mm | 75mm |
| Podanie: | wiercenia studni wodnych, badania geologiczne, wiercenia szybów naftowych | ||
Arkusz danych
| Średnica rury wiertniczej | Typ grubości | Gatunek stali | Grubość ścianki (mm) | Średnica złącza narzędzia połączeniowego (mm) | Wątek | Waga |
| 1,6 cala | Zdenerwowanie zewnętrzne | DZ50 | 6.5 | 57 | 1:16 | 5.7 |
| R780 | 6.5 | 57 | 1:16 | 5.7 | ||
| 2 '' | Zdenerwowanie wewnętrzne i zewnętrzne | DZ50 | 6.5 | 65/68 | 1:16 | 7 |
| R780 | 6.5 | 65/68 | 1:16 | 7 | ||
| 2 3/8 '' | Zdenerwowanie wewnętrzne i zewnętrzne | R780 | 6 / 7.11 | 75/78 | NC26 | 9.4 |
| E75, G105 | 7.11 | 75/78 | NC26 | 9.4 | ||
| 2 7/8 '' | Zdenerwowanie wewnętrzne i zewnętrzne | R780 | 9 | 95/105 | NC31 | 14.2 |
| E75, G105 | 9.11 | 95/105 | NC31 | 14.2 | ||
| 3 1/2 '' | Zdenerwowanie zewnętrzne | N80, R780 | 9,5 / 10 | 121/125 | NC38 | 18.6,19 |
| E75, G105 | 9.35 | 121/125 | NC38 | 19 |
