Szczegóły Produktu:
Zapłata:
|
| Opis: | Hydrauliczna wiertarka rdzeniowa | Model: | HYDX -4 |
|---|---|---|---|
| Rodzaj: | Typ gąsienicowy Typ platformy Typ przyczepy | moc: | 145kw |
| Dimession: | 6250 * 2220 * 2500 mm | waga: | 12500 kg |
| POMPA MUDOWA: | BW250 | Prędkość: | 1900 rpm |
| High Light: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |
||

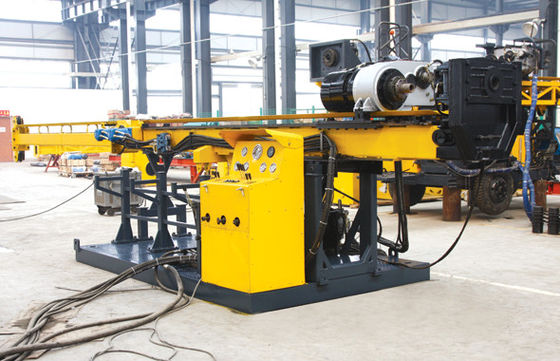

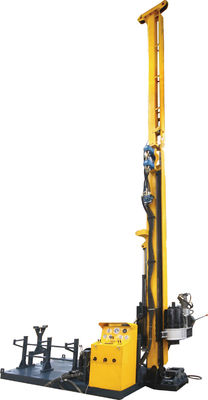

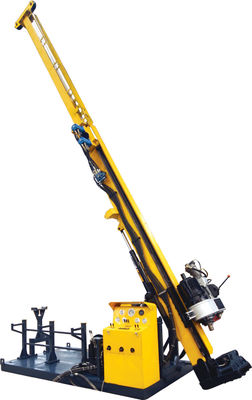

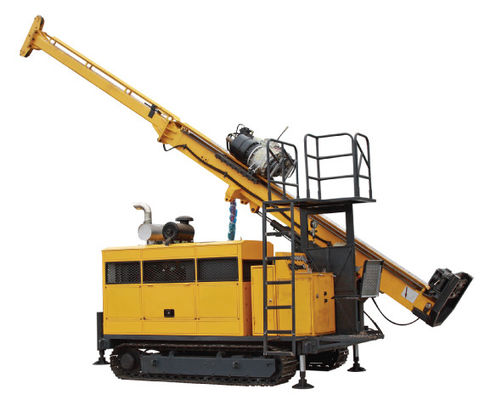

HYDX -4 145kw Typ gąsienicowy Typ platformy wiertniczej Rig
Hydrauliczna wiertnica rdzeniowa HYDX-4 z pełną hydrauliką i rotatorem przyjęła technologię rdzeniowania drutowego, była dominującym typem wiertni do poszukiwań stałych złóż mineralnych w rozwiniętych krajach świata.To także rozwijający się kierunek techniki wiertniczej i sprzętu wiertniczego w Chinach.
Ten typ hydraulicznej wiertnicy geologicznej mógłby zastąpić produkty importowane.Może być stosowany do poszukiwań i poszukiwań geologicznych, metalurgicznych, węgla, ropy naftowej, gazu ziemnego, wód podziemnych i innych gałęzi przemysłu.
Hydrauliczna wiertnica rdzeniowa HYDX-4 jest wyposażona w seryjną silnikową pompę napędową.Podawanie i podnoszenie rotatora jest napędzane w konstrukcji cylindra bezpośrednio pchającego, o skoku 3,5 m (11,5 stopy).
Obrót wrzeciona napędzany jest przez jeden silnik.Ma cztery mechaniczne zmiany zakresu prędkości, a prędkość można regulować hydraulicznie ze skokową zmianą.Hydrauliczna wiertnica geologiczna ma prostą konstrukcję.
Jest lekki i łatwy do przenoszenia;maszt posiada funkcje przesuwania i dotykania podłoża;wrzeciono podnoszone i opuszczane za pomocą siłownika hydraulicznego;można go złożyć do transportu i przeprowadzki.Otwór wrzeciona ma dużą średnicę.
Ⅱ.Główne parametry
Pojemność zbiornika hydraulicznego pompy głównej o pojemności głównej zacisku nożnego wciągnika linowego Inne
| Silnik wysokoprężny hydraulicznej wiertnicy rdzeniowej HYDX-4 | Model | Cummins 6BTA5.9-C180 (z turbodoładowaniem i chłodzeniem wodą doładowującą) |
| Przemieszczenie | 5,9 l (1,56 galonów amerykańskich) | |
| Moc | 132 kW (180 KM) | |
| Znamionowe obroty (ustawienie fabryczne) | 2200 obr / min | |
| Wydajność wiercenia hydraulicznej geologicznej platformy wiertniczej | Hydrauliczna wiertnica rdzeniowa BQ | 1000 m (3280 stóp) |
| Hydrauliczna wiertnica rdzeniowa NQ | 700 m (2296 stóp) | |
| Wiertnica geologiczna HQ | 500 m (1640 stóp) | |
| Hydrauliczna wiertnica geologiczna PQ | 300 m (984 stóp) | |
| Silnik rotacyjny | Kreator z silnikiem hydraulicznym: SAUER-DANFOSS | |
| RPM | Cztery zmiany / stopnie zmiany 0-1100 obr / min | |
| Wskaźniki | 1. 14.422: 1 2. 8.171: 1 3. 4.519: 1 4. 2.652: 1 | |
| Drill Head HYDX-4 hydrauliczna wiertnica rdzeniowa | Otwieracz do głowy | Styl obrotowy, uruchamiany ręcznie |
| Uchwyt hydrauliczny (PQ) | Otwierany hydraulicznie, mocowanie sprężyn talerzowych, normalnie C Zamknięty osiowy udźwig 222 400 N. | |
| Maks.Hydrauliczna wiertnica geologiczna Torque | 3700 N · m (2727 lbf · ft) | |
| Trzymaj średnicę | 121 mm (4,76 cala) | |
| Maks.Udźwig wrzeciona | 150 kN (33720 funtów siły) | |
| Maks.Feeding Power HYDX-4 hydrauliczna wiertnica rdzeniowa | 60 kN (13480 funtów siły) | |
| Pompa hydrauliczna Tłok osiowy o zmiennym wydatku Pompa Triplex do napędu rotatora, pompy błotnej wciągarki i podnośników poziomujących.Z systemem wykrywania obciążenia. | Producent: DANFOSS Pierwsza pompa: 148 l / min przy 31,5 MPa Druga pompa: 120 l / min przy 28 MPa Trzecia pompa: 50 l / min przy 16 MPa | |
| Wydajność hydrauliczna wiertnica rdzeniowa HYDX-4 | 310 l (82 galony amerykańskie) | |
| Siła podnoszenia (pojedynczy drut) | 57 kN (12814 funtów siły) (sam bęben) | |
| Prędkość podnoszenia (pojedynczy przewód) | 38-70 m / min (sam bęben) | |
| Wciągnik hydrauliczny wiertnica geologiczna | Średnica drutu stalowego | 18 mm (0,71 cala) |
| Długość drutu stalowego | 50 m (164 stóp) | |
| Siła podnoszenia (pojedynczy drut) | 1200 kg (2646 funtów) (sam bęben) | |
| Prędkość podnoszenia (pojedynczy przewód) | 60-90 m / min (sam bęben) | |
| Średnica drutu stalowego | 5,3 mm (0,2 cala) | |
| Długość drutu stalowego | 1000 m (3280 stóp) | |
| Wysokość masztu | 9,6 m (31,49 stóp) | |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia | 45º w poziomie do 90º w pionie w dół | |
| Feed Pull | 15000 kg (33075 funtów) | |
| Maszt | Feed Thrust | 6000 kg (13230 funtów) |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
| Karmienie Stroke | 3500 mm (137,80 cala) | |
| Poślizg | 600 mm (23,62 cala) | |
| Rodzaj | Pompa tłokowa Triplex Plunger | |
| Pompa do błota | Model | BW160 / 10 |
| Udar mózgu | 70 mm (2,76 cala) | |
| Ciśnienie tłoczenia | 2,5, 4,0, 6,5, 10,0 MPa (363, 580, 943, 1450 psi) | |
| Zakres mocowania | 55,5-110 mm (2,19-4,33 cala) przez otwór Ф154 mm (6,06 cala) | |
| Waga (typ platformy) | 9300 kg (20506 funtów) | |
| Inni | Wymiary (dł. × szer. × wys.) | 5100 × 2200 × 2650 mm (200 × 86,6 × 104,3 cala) |
| Droga transportu | Gąsienica |
