Szczegóły Produktu:
Zapłata:
|
Słowo kluczowe: | Wiertnica hydrauliczna eksploracyjna | Dotyczy przemysłu: | Prace budowlane, energia i wydobycie |
---|---|---|---|
Rodzaj zasilania: | Diesel | Wymiary (L * W * H): | 5600 * 2120 * 2650 mm |
Napięcie: | 220 V / 380 V. | waga: | 8000 kg |
Funkcja: | wysoka wydajność wiercenia | Prędkość obrotowa: | 14-650 obr / min |
Moc znamionowa / prędkość: | 76 kW / 2400 obr./min | RURA WIERTNICZA: | Średnica 64 mm, długość 3000 mm |
Stosowanie: | Studnia | Głębokość wiercenia: | 400m / 800m |
High Light: | Water Well Rotary Drilling Rig,Water Well Exploration Drilling Rig,Mineral Exploration Drilling Rig |

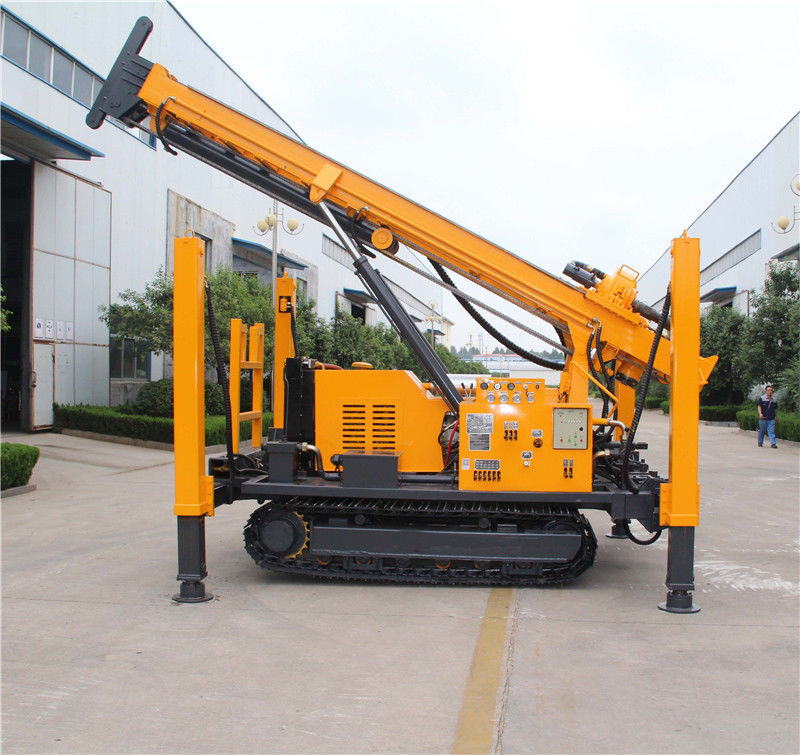

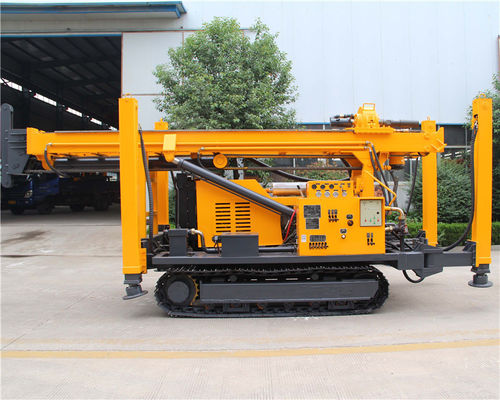

Studnia wodna 800m Wiertnica hydrauliczna do poszukiwania minerałów
Informacje o produkcie:
Wiertnica JDL-400 to wiertnica do studni wodnych, która łączy wiertnicę do błota i wiertnicę powietrzną w jednym urządzeniu.Przyjmuje ręczną automatyczną skrzynię biegów AMT, 10-stopniowe obawy do przodu i 2-stopniowe biegi wsteczne.Przełączanie dodatnie i ujemne jest czułe i wygodne.W porównaniu z przekładnią hydrauliczną jej sprawność można podwoić, a zużycie energii zredukować o 35%, dzięki czemu maszyna jest bardziej wydajna i energooszczędna.
Główna cecha
1. Platforma wykorzystuje automatyczną skrzynię biegów, która ma szeroki zakres prędkości (14-650 obr / min), może generować duży moment obrotowy (maks. 13 400 Nm) i łatwą kontrolę prędkości.
2. Wiertnica przyjmuje mechanizm podwójnej prędkości o długim skoku, skok głowicy osiąga 3400 MM, aby zwiększyć wydajność wiercenia i zmniejszyć ryzyko zatykania się i wypadków podczas wiercenia.
3. Platforma wykorzystuje podwójne pompy olejowe do dostarczania oleju.Podczas karmienia używa jednej pompy.Podczas podnoszenia rur pompy podwójne są łączone.Strata mocy jest niska, a czas pomocniczy krótki.
4. Wiertnica przyjmuje główną funkcję przekładni mechanicznej, w porównaniu z przekładnią hydrauliczną, strata mocy platformy jest niewielka, a koszt wiercenia jest niższy.
5. Wiertnica rezerwuje część interfejsu funkcjonalnego w układzie hydraulicznym, dzięki czemu możemy rozszerzyć funkcję zgodnie z wymaganiami technologicznymi różnych użytkowników.
Parametry techniczne
Typ JDL-400 | |||
Wydajność wiercenia | Głębokość wiercenia | 400m | |
Średnica odwiertu (wiertło koperkowe) | 115-350mm | ||
System zywieniowy | Udźwig | 180 ton | |
Zdolność wbijania | 9 ton | ||
Kieruj głową | Prędkość obrotowa | 14-650 obr / min | |
Maks.Moment obrotowy | 13400N.m | ||
Metoda wiercenia | Mechaniczny obrót głowicy, podawanie hydrauliczne, praca z pompą błotną lub DTH | ||
Luźna warstwa gleby i skały denne (twardość: F6-20) | |||
Jednostka mocy | Model silnika | YN33GBZ | |
Moc znamionowa / prędkość | 76 kW / 2400 obr./min | ||
Pojemność wciągarki | Hydrauliczna wciągarka narzędziowa | 1,5 tony | |
Wciągarka mechaniczna | 3 ton | ||
Rura wiertnicza | Średnica rury wiertniczej | 76/89 / 102mm | |
Długość rury wiertniczej | 3000mm | ||
Kompresor powietrza | Zużycie powietrza | 16-35 m3 / min | |
Ciśnienie powietrza | 10,5-24,6bar | ||
Podwozie gąsienicowe | Prędkość chodzenia | 0-2 km / h | |
Kąt wspinaczki | 20 ° | ||
Wymiar | Transport | 5600 * 2120 * 2650 mm | |
Pracujący | 3800 * 3250 * 6700 mm | ||
Waga | 8000kg |
1. Część spacerowa:
Napędzany silnikiem tłokowym o wysokim momencie obrotowym, przy użyciu stalowych gąsienic 43 * 135 * 400, prędkość ruchu może osiągnąć 2,5 km / h.Moc jest mocna i trwała.
2. Część mocy:
Zastosowano turbodoładowany silnik wysokoprężny o mocy 76 kW w chmurze, a zarezerwowana moc osiąga 15%, co jest bardziej odpowiednie do budowy plateau.
3. Część hydrauliczna:
Układ hydrauliczny jest zasilany przez podwójną pompę 32/32, która wykonuje głównie chodzenie, podnoszenie wieży, podawanie rury wiertniczej, podnoszenie rury wiertniczej i tak dalej.
