Hydrauliczny sprzęt do wiercenia geotechnicznego
, hydrauliczny sprzęt wiertniczy
, wiertnica do eksploracji kopalni

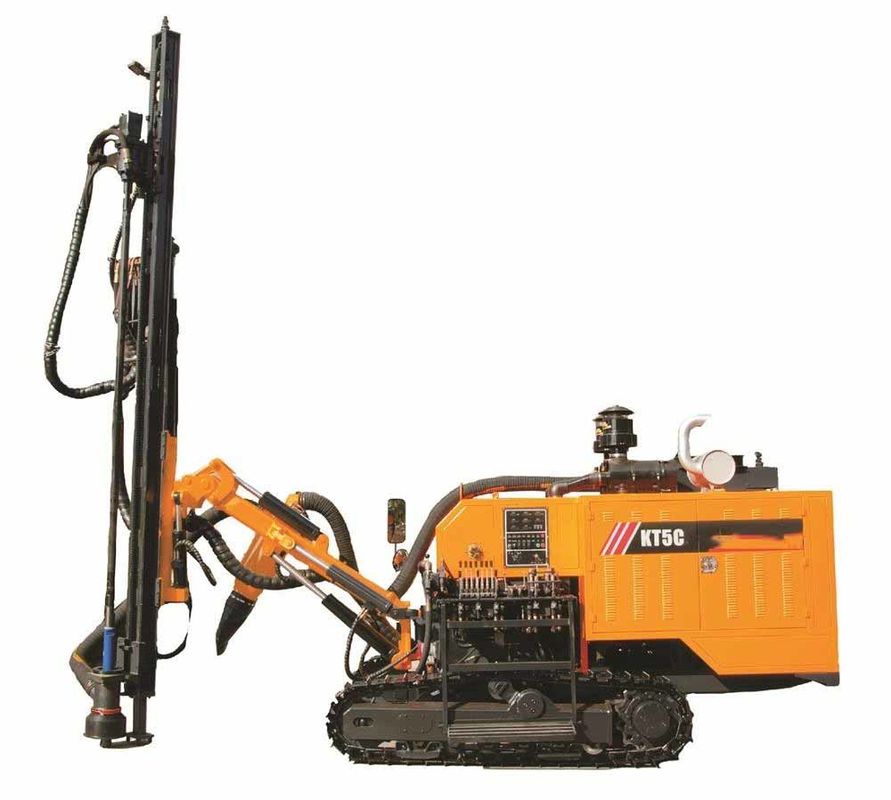

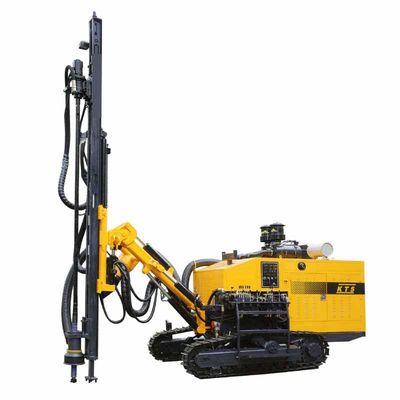

Geotechniczna eksploracyjna platforma wiertnicza
cechy
1. Kompaktowa konstrukcja łącząca wiertnicę DTH i średniociśnieniową śrubową sprężarkę powietrza.
2. Jednostopniowa sprężarka śrubowa średniego ciśnienia o wydajności 10m3/ min i ciśnienie 1,5 MPa dla udaru pneumatycznego, wysokiej wydajności i niskiego zużycia energii.
3. Niska grawitacja i zrównoważone rozłożenie samochodu z ciężkimi czterema kołami i jedną konfiguracją gąsienic (koło napędowe, koło prowadzące, koło oporowe, koło jezdne i jeden tor), automatyczne urządzenie poziomujące 19 ° i niezależnie sterowany podwójny system blokowania stabilność w różnych warunkach pracy.Wiertnica jest również wyposażona w dwubiegowy silnik podróżny i konstrukcję reduktora, co zapewnia idealne połączenie prędkości i siły.
4. Pompa hydrauliczna o dużej pojemności skokowej zamontowana bezpośrednio z tyłu silnika i prosta konstrukcja zmniejszająca liczbę błędów.
5. System podnoszenia wysięgnika wiertniczego na dużą skalę spełnia wymagania różnych warunków i różnych etapów, zwłaszcza głębokich otworów.
6. Wysoce zintegrowany hydrauliczny system sterowania i scentralizowana platforma układu, która steruje całą maszyną.
7. Zawór przełączający dla prędkości obrotowej i śmigła można regulować w zależności od różnych charakterystyk i warunków skały, aby uzyskać dużą prędkość wiercenia.
8. System monitorowania w czasie rzeczywistym i stabilny system samoobrony dokładnie odzwierciedla i kontroluje stan pracy platformy wiertniczej.Wyłączy się automatycznie, gdy stan pracy przekroczy ustawiony zakres lub wystąpi jakikolwiek błąd w urządzeniu.
9. Efektywny dwustopniowy system odpylania na sucho, utrzymujący środowisko pracy w czystości i oszczędzający energię.
| Model nr. |
KT5 |
| Twardość skały |
f = 6-20 |
| Średnica dziury |
80-105 mm |
| Ekonomiczna głębokość wiercenia |
25m |
| Prędkość chodzenia |
2,5-4,0 km / h |
| Stopień umiejętności |
30 ° |
| Prześwit |
430mm |
| Silnik Diesla |
YC6A180Z-T21 |
| Moc maszyny |
140 KW |
| Dostarczanie powietrza do sprężarki śrubowej |
10 m3/ min |
| Ciśnienie spalin |
15 barów |
| Całkowity wymiar (L * W * H) |
6500 × 2400 × 2600 (mm) |
| Waga |
8000 kg |
| Prędkość obrotowa |
0-120 obr / min |
| Moment obrotowy |
1400 N · m |
| Największy Push Pull |
25000 N |
| Kąt podnoszenia wózka |
W górę 54 ° w dół 26 ° |
| Kąt nachylenia karetki |
147 ° |
| Kąt obrotu wózka |
W prawo 47 ° w lewo 47 ° |
| Kąt wychylenia bocznego wózka |
W prawo 15 ° w lewo 97 ° |
| Kąt obrotu ramienia wiertarki |
W prawo 53 ° w lewo 15 ° |
| Rama kątowa poziomowania |
W górę 10 ° w dół 9 ° |
| Typ napędu |
Hydro-Cylinder-Chain |
| Długość pchania (mm) |
3000 mm |
| Długość kompensacji (mm) |
900 mm |
| Wiertarka Hammer |
35A |
| Rura wiertnicza |
φ64 × 3000 mm |
| Tryb łapacza kurzu |
Typ suchy (strumieniowanie warstwy wirowej z napędem hydraulicznym) |
Polecam poniżej części zamienne do KT5
| Średnica wiertła |
100-105 mm |
90 mm -100 mm |
| Średnica rury wiertła.* L. |
Φ64 / Φ76 x3000 mm |
Φ 64 x 3000 mm |
| Wiertarka Hammer |
HD35 / HD45 / 930 |
KQ90 |
Podanie
1. Badania geologiczne;badania geologii inżynierskiej i rodzaje otworów pomiarowych w konstrukcjach betonowych.
2. Wiertła diamentowe, bity z twardego metalu i śrut stalowy można dobrać do różnych warstw.
3. Głębokość wiercenia 100 m lub 180 m musi być odpowiednia dla średnicy otworu końcowego 75 mm lub 46 mm. Głębokość wiercenia nie może przekraczać 110%.
