Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Wiertnica obrotowa | kolor: | Dostosowane |
|---|---|---|---|
| Numer modelu: | XY-1A | Napięcie: | 220/380 V. |
| Stosowanie: | Muti-cel | Podanie: | studnia wodna Sprzęt wiertniczy |
| Głębokość wiercenia: | 30-180m | Kąt wiercenia: | 90 ° ~ 75 ° |
| Waga wiertła: | 610kg | Skok wrzeciona: | 450 mm |
| High Light: | 180m Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine,Horizontal Water well drilling machine |
||

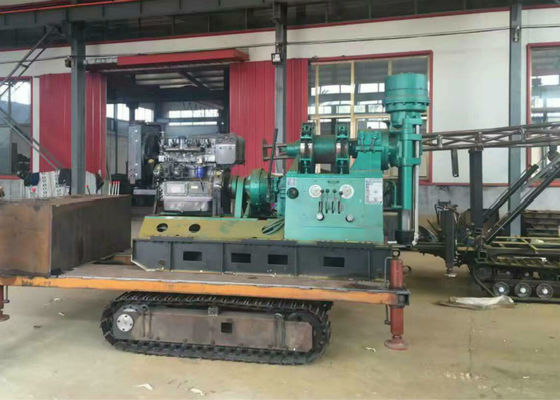

Maszyny inżynieryjne szybkobieżne Wiertnica pozioma
Cechy:
♦ Z hydraulicznym urządzeniem podającym, podwyższoną wydajnością wiercenia, zmniejszoną siłą roboczą.
♦ Wiertnica jest wyposażona w górny kulisty mechanizm trzymający szczękę i sześciokątny drążek wiertniczy, który można wymienić bez wyłączania, wysoką wydajność, bezpieczeństwo i niezawodność.
♦ W otworze zamontowany jest manometr wskazujący ciśnienie w celu kontroli stanu wewnątrz otworu
♦ Zwarta konstrukcja, mała objętość, lekkość, duża możliwość odłączania, łatwy transport i odpowiednia do operacji na równinach lub w górach.
Wiertnice poziome kierunkowe XY-1A to lekka maszyna pracująca z dużą prędkością i posuwem hydraulicznym.XY-1A (YJ) i XY-1A-1 są zaprojektowane w oparciu o XY-1 A.
Aplikacje:
♦ Wiercenia w celu ogólnego rozpoznania i rozpoznania złóż minerałów stałych, geotektoniki inżynieryjnej i otworów inspekcyjnych konstrukcji betonu.
♦ Wiertło diamentowe, wiertło ze stopu, wiertło ze stalowym wałkiem itd. Są dostępne do wiercenia według różnych struktur geologicznych.
♦ Gdy końcowe otwory mają średnicę odpowiednio 75 mm i 46 mm, nominalne głębokości otworów wynoszą oddzielnie 100 mi 180 m.Maksymalna głębokość może nie
przekracza 110% wiercenia w każdym otworze, a maksymalna dopuszczalna średnica otworu to 150 mm.
Główne parametry
| Parametr maszyny jedności | |
| Głębokość wiercenia | 30-180m |
| Kaliber pręta wiertniczego | 50 42mm |
| Kaliber do otworu końcowego | 75 46mm |
| Maks.otwarty kaliber hloe | 220mm |
| Kąt wiercenia | 90 ° ~ 75 ° |
| Waga wiertła (bez mocy) | 610kg |
| Wymiary maszyny Unity | 2,1 * 0,9 * 1,3 m |
| Wrzeciono | |
| Prędkość wrzeciona | 130, 300, 480, 730, 830, 1045 obr / min |
| Skok wrzeciona | 450mm |
| Wciągnik | |
| Maksymalna wydajność podnoszenia na jednej linii | 1600kg |
| Prędkość podnoszenia na jednej linii | 1,06, 0,67, 0,32 m / s |
| Kaliber Wirerope | 13mm |
| Miara sześcienna Wirerope | 35m |
| Przytul kaliber śluzy | 254mm |
| Przytul szerokość pasa folwarcznego | 50mm |
| Odległość między wiertłem a otworem | 230 mm |
| Pompa błota | |
| Rodzaj | Pozioma pojedyncza urna o podwójnym działaniu |
| Przemieszczenie | 170 l / min |
| Maksymalne ciśnienie | 1,5Mpa |
| Presja pracy | 0,7Mpa |
| Moc | |
| Silnik Diesle | S1105 18HP |
| Silnik elektryczny | Y160M — 4 15KW |
