Szczegóły Produktu:
Zapłata:
|
| Rodzaj: | Hydrauliczna wiertarka rdzeniowa | Model: | Cr12 |
|---|---|---|---|
| Zdolność wiercenia: | BQ 1350M NQ 1050M HQ 720M PQ 470M | Silnik: | Cummins QSB6.7 (EU Stage IIIA) |
| Wymiary transportowe: | 5980 × 2240 × 2480 mm | waga: | 8200 kg |
| moc: | 153kW (205KM) | Obowiązujące branże: | Roboty budowlane |
| High Light: | Surface Core Drilling Rig,Hydraulic Core Drilling Rig,1200m Core Drilling Rig |
||

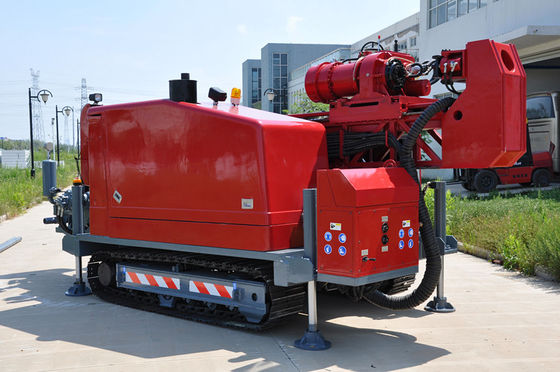

CR12 1200m Pełna hydrauliczna wiertnica do wiercenia powierzchniowego
1. Głowica zasilająca typu poślizgowego, może być przesunięta na bok, łatwa do zabrania rdzenia oraz prac związanych z obsługą i podnoszeniem.

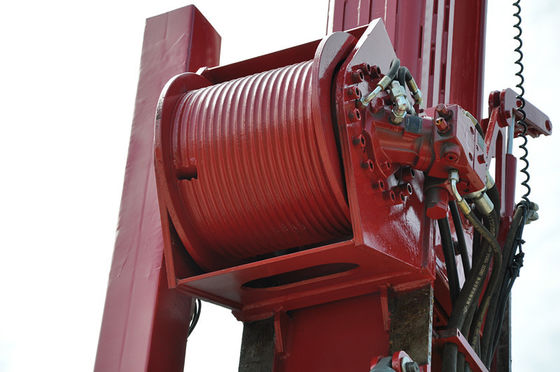

2. Zamocowanie głównej wciągarki na maszcie minimalizuje wibracje wiertnicy.
3. Maszt teleskopowy zapewnia niezawodność wiercenia. Spodnia część masztu wiertniczego zakotwicza podłoże podczas wiercenia, zapewniając dodatkową stabilność.Podczas transportu maszt można przesunąć do środka ciężkości platformy dla większego bezpieczeństwa.
4. Opatentowane szczęki z uchwytem i funkcją hydraulicznego otwierania / zamykania sprężyny zapewniają bezawaryjną pracę.Zacisk sprężynowy i zacisk tarczowy mocno dociskają pręty wiertnicze.Głowica wiertarska z napędem bezpośrednim z siłownika hydraulicznego zapewnia stabilność podczas wiercenia oraz dokładniejszą i bardziej niezawodną regulację nacisku podczas wiercenia ze wzrostem lub spadkiem ciśnienia

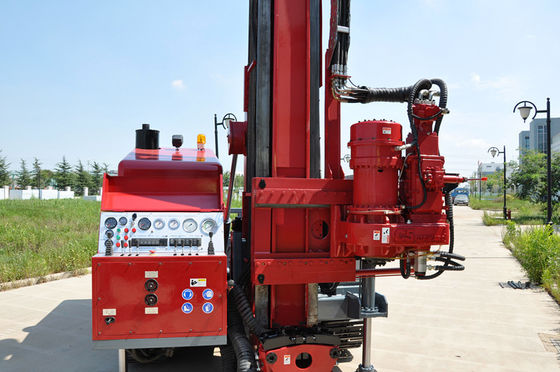

5. Panel operatorski wyposażony jest w nieruchome joysticki sterujące, które zapewniają dodatkowe bezpieczeństwo dla operatora.Joystick wiercąco-obracający z amortyzatorem ciernym i nieprzymocowany joystick podnośnika zapewniają wygodę i bezpieczną obsługę.Istnieje funkcja automatycznego alarmu niskiego poziomu oleju hydraulicznego.
6. PODWÓJNE SIŁOWNIKI PODNOSZĄCE MASZT
Wyposażony w zawory przeciwwagi dla zwiększenia bezpieczeństwa podczas ustawiania masztu.
7. SAMODZIELNA SZYBA OPERATORA
Prosty układ hydrauliczny jest łatwy w obsłudze i konserwacji, a dźwignie zmiany biegów zapewniają dodatkowe bezpieczeństwo operatora.
8. PROSTA KONSTRUKCJA HYDRAULICZNA
Pompy hydrauliczne ze sprzężeniem zwrotnym z pompą pomocniczą napędzaną przez WOM umożliwiają łatwą konserwację.
9. KONSTRUKCJA MASZTU SOLIDNEGO
Sztywna konstrukcja zapewnia doskonałą wydajność i niezawodność nawet w najtrudniejszych warunkach.
10. NITRO-CHUCK
opatentowane szczęki sprężynowe z azotem i funkcją hydraulicznego otwierania / zamykania sprężyny, zapewniające bezawaryjną pracę.
| Silnik wysokoprężny | Model | Cummins QSB6.7 (EU Stage IIIA) |
| Przemieszczenie | 6,7l | |
| Moc | 153kW (205KM) | |
| Znamionowe obroty (ustawienie fabryczne) | 2000 obr / min | |
| Zdolność wiercenia | BQ | 1350 m |
| NQ | 1050 m | |
| HQ | 720 m | |
| PQ | 470 m | |
| Głowica wiertarska | Silnik rotacyjny |
Dwubiegowy silnik hydrauliczny Rexroth z Niemiec |
| RPM | Trzy zmiany / krok bez zmiany 0-1250 obr / min | |
| Wskaźniki |
1 miejsce 8.276: 1 2-gi 4,164: 1 3 miejsce 1: 1 |
|
| Uchwyt hydrauliczny (PQ) |
Otwierane hydraulicznie, zaciskanie sprężyn talerzowych, typ normalnie zamknięty typu C. Osiowa nośność 228000 N |
|
| Maks.Moment obrotowy | 4750 N · m | |
| Trzymaj średnicę | 121 mm | |
| Maks.Udźwig wrzeciona | 220 kN | |
| Maks.Karmienie Moc | 110 kN | |
|
Pompa pierwotna
|
Pompa hydrauliczna: Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania rotatora, pompy błotnej wciągarki i podnośników poziomujących. Z systemem wykrywania obciążenia. |
Producent: Danfoss z Danii Pierwsza pompa: 260 l / min przy 31,5 MPa 2. pompa: 130 l / min przy 28 MPa Trzecia pompa: 130 l / min przy 28 MPa |
| Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
| Pojemność głównego wciągnika | Prędkość podnoszenia (pojedynczy przewód) | 0-80 m / min (sam bęben) |
| Siła podnoszenia (pojedynczy drut) | 800kN | |
| Średnica drutu stalowego | 22 mm (0,86 cala) | |
| Długość drutu stalowego | 45 m | |
| Wydajność wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 15 kN (3372 funtów siły) (sam bęben) |
| Średnica drutu stalowego | 6 mm (0,24 cala) | |
| Długość drutu stalowego | 1600 m | |
| Maszt | Wysokość masztu | 9,5 m |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia |
45º w poziomie do 90º w pionie w dół |
|
| Karmienie Stroke | 3650 mm | |
| Poślizg | 1500 mm | |
| Feed Pull | 18000kg | |
| Feed Thrust | 7500kg | |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
| Pompa do błota | Rodzaj | Tłok potrójny pompy tłokowej |
| Model | BW250 | |
| Udar mózgu | 110 mm (4,3 cala) | |
| Głośność wyjściowa | 250,180,122 L / min | |
| Ciśnienie tłoczenia | 5,0, 6,0, 8,0 Mpa | |
| Zacisk nożny | Zakres mocowania |
55,5-118 mm przez otwór Ф165mm |
| Inni | Waga | 8200 kg |
| Wymiary transportowe (dł. × szer. × wys.) | 5980 × 2240 × 2480 mm | |
| Droga transportu | Steel Crawler |
