Szczegóły Produktu:
Zapłata:
|
| Imię: | Wiertarka rdzeniowa do górnictwa | BRQ / BQ: | 1500 mln |
|---|---|---|---|
| HRQ / HQ: | 1000 mln | PHD / PQ: | 680M |
| Jednostka standardowa Prime Mover: | Cummins 6CTA8.3-C195 | Wymiary transportowe (DxSxW: | 6250 × 2220 × 2730 mm |
| NRQ / NQ / NQ2: | 1300 M. | Moc (maksymalna) przy 2500 obr./min: | 145 KW |
| Oceny momentu obrotowego i obrotów: | 4650N.m | waga: | 10000 kg |
| High Light: | 1000m Hydraulic drill rig,Wheel Type Core Drill Rigs,Full Hydraulic Drilling Rig |
||

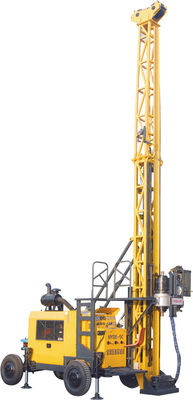

1000m typ koła Pełna hydrauliczna wiertarka rdzeniowa
Nowy model 5C w pełni hydraulicznej wiertnicy rdzeniowej jest zaawansowany, jest to typowa hydrauliczna wiertnica na przyczepie kołowej, z referencyjną techniką tego samego rodzaju sprzętu w kraju i za granicą.Wiertnica ma rozsądną konstrukcję i doskonałą wydajność.Jest łatwy w obsłudze i konserwacji.
Wiertnica przyjmuje pełną hydrauliczną jazdę, typ opony, więc jest to typowa hydrauliczna wiertnica na przyczepie kołowej.Głowica wiertnicza jest napędzana silnikiem o zmiennej prędkości z funkcją dwubiegowej mechanicznej zmiany biegów, bezstopniowej zmiany prędkości o zaawansowanej i prostej konstrukcji.Głowica wiertnicza jest zasilana i napędzana za pomocą układu łączącego wrzeciono drążone i cylinder olejowy z łańcuchem.System spełnia tę funkcję, jeśli tłoczyska cylindra olejowego poruszają się o jedną określoną odległość, ruch głowicy wiertła podwoi tę odległość.Maszt może być regulowany w zakresie od 0 do 90 stopni dla jego otworu wiertniczego z nisko położonym środkiem ciężkości i dobrą stabilnością całej jednostki.Platforma zapewnia operatorowi ładne pole widzenia oraz szerokie i komfortowe warunki pracy.Zestaw wygląda ładnie w ogólnej strukturze i ucieleśnia myśl projektową zorientowaną na ludzi.
(1) Niezawodna wydajność
W oparciu o wytyczne dotyczące międzynarodowego zakupu krytycznego wyposażenia pomocniczego, silnik wysokoprężny, pompa hydrauliczna, zawory główne, silniki, reduktory gąsienicowe i kluczowe hydrauliczne części zamienne to produkty znanych marek w kraju i za granicą.
(2) Wysokowydajna hydrauliczna wiertnica na przyczepie kołowej
Dzięki dużemu momentowi obrotowemu, dużej alokacji jednostek mocy, rozsądnemu projektowi konstrukcji i zaawansowanej metodzie działania oraz 6-metrowej (19,7 stopy) długości żerdzi wiertniczej, wszystko to gwarantuje wysoką wydajność i wydajność wiertnicy.
(3) Ochrona środowiska
Dzięki niższej emisji zanieczyszczeń silnika wysokoprężnego, profesjonalnej konstrukcji redukującej hałas, wiertnica jest w pełni przystosowana do pracy i wydajności w mieście.
(4) Energooszczędna hydrauliczna wiertnica na przyczepie kołowej
Przyjmując zaawansowaną technikę kontroli wrażliwej na obciążenie, wiertnica zmniejszyła zużycie energii i wytwarzanie ciepła do najniższego poziomu.Dzięki eleganckiemu zarysowi, zwartej konstrukcji, niezawodnej wydajności i łatwej obsłudze, jest to priorytetowe urządzenie do wyboru w pełni hydraulicznej wiertnicy rdzeniowej na obecnym rynku krajowym.
1. Główna pompa hydrauliczna, zawór i silnik pochodzą od znanych międzynarodowych marek.
2. Batholith jest podzielony na ciągnik oponowy (z urządzeniem skręcającym) lub gąsienicę stalową (opcja), która jest wyposażona w hydrauliczne urządzenie podpierające.

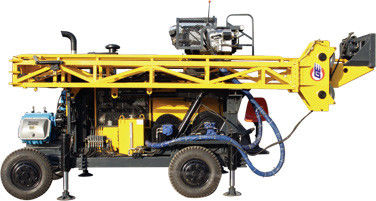

3. Na maszcie w pełni hydraulicznej wiertnicy zastosowano hydrauliczny podnośnik / opuszczanie, który można złożyć do przechowywania i transportu, z funkcją przyziemienia.
4. Układ hydrauliczny przyjął kontrolę czułości obciążenia z platformą operacyjną o wysokiej pozycji i platformą operacyjną kryzy.
5. Posuw głowicy wiertniczej wrzeciona wiertniczego przyjmuje podwójną prędkość urządzenia napędowego z systemem podawania dalekiego zasięgu.
6. Obrót głowicy napędowej zapewnia napęd jednosilnikowy z 2-stopniową skrzynią biegów i hydrauliczną bezstopniową zmianą prędkości.
7. Otwór wiertnicy rdzeniowej wyposażony jest w uchwyt hydrauliczny, centralizator.
| Silnik wysokoprężny | Model | Cummins 6CTA8.3-C195 (z turbodoładowaniem i chłodzeniem wodą doładowującą) |
| Przemieszczenie | 8,3 l (2,19 galonów amerykańskich) | |
| Moc | 145kW (195KM) | |
| Znamionowe obroty (ustawienie fabryczne) | 2200 obr / min | |
| Zdolność wiercenia | BQ | 1500 m (4920 stóp) |
| NQ | 1300 m (4264 stóp) | |
| HQ | 1000 m (3280 stóp) | |
| PQ | 680 m (2230 stóp) | |
| Głowica wiertarska | Silnik rotacyjny | Podwójne silniki hydrauliczne - zmienny i rewersyjny ekspres: SAUER-DANFOSS |
| RPM | Dwie zmiany / bezstopniowa zmiana 0-1145 obr / min | |
| Wskaźniki | 1. 8,776: 1 2. 2,716: 1 | |
| Otwieracz do głowy | przesuw boczny z napędem hydraulicznym | |
| Uchwyt hydrauliczny (PQ) | Otwierany hydraulicznie, mocowanie sprężyn talerzowych, normalnie zamknięty osiowy udźwig 222 400 N. | |
| Maks.Moment obrotowy | 4650 N · m (3427 lbf · ft) | |
| Trzymaj średnicę | 121 mm (4,76 cala) | |
| Maks.Udźwig wrzeciona | 150 kN (33720 funtów siły) | |
| Maks.Karmienie Moc | 75 kN (16860 funtów siły) | |
| Pakiet pompy podstawowej | Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania obrotów głowicy wiertarskiej, głównego wciągnika, pompy błotnej i wciągarki linowej. | Producent: DANFOSS Pierwsza pompa: 150 l / min przy 28,5 MPa Druga pompa: 120 l / min przy 25 MPa Trzecia pompa: 102 l / min przy 25 MPa |
| Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedynczy przewód) | 38-70 m / min (sam bęben) | |
| Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 77 kN (17310 funtów siły) |
| Wciągnik | Średnica drutu stalowego | 18 mm (0,71 cala) |
| Długość drutu stalowego | 50 m (164 stóp) | |
| Prędkość podnoszenia (pojedynczy przewód) | 164 m / min (sam bęben) | |
| Pojemność linii drutu | Siła podnoszenia (pojedynczy drut) | 12 kN (2698 funtów siły) (sam bęben) |
| Wciągnik | Średnica drutu stalowego | 6 mm (0,24 cala) |
| Długość drutu stalowego | 1500 m (4920 stóp) | |
| Wysokość masztu | 11 m (36 stóp) | |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia | 45 ° - 90 ° | |
| Maszt | Karmienie Stroke | 3800 mm (150 cali) |
| Poślizg | 1500 mm (59 cali) | |
| Feed Pull | 15000 kg (33075 funtów) | |
| Feed Thrust | 7500 kg (16538 funtów) | |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
| Zacisk nożny pompy błotnej | Rodzaj | Tłok potrójny pompy tłokowej |
| Model | BW250 | |
| Udar mózgu | 100 mm (3,9 cala) | |
| Głośność wyjściowa | 250,145, 90, 52 l / min (66, 38, 24, 14 galonów amerykańskich / min) | |
| Ciśnienie tłoczenia | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) | |
| Inny | Waga | 10000 kg (22050 funtów) |
| Wymiary robocze (dł. × szer. × wys.) | 5652 × 2130 × 10200 mm (222,5 × 83,9 × 401,6 cala) | |
| Wymiary transportowe (dł. × szer. × wys.) | 5970 × 2130 × 2730 mm (235 × 83,9 × 107,5 cala) | |
| Droga transportu | Typ opony |
